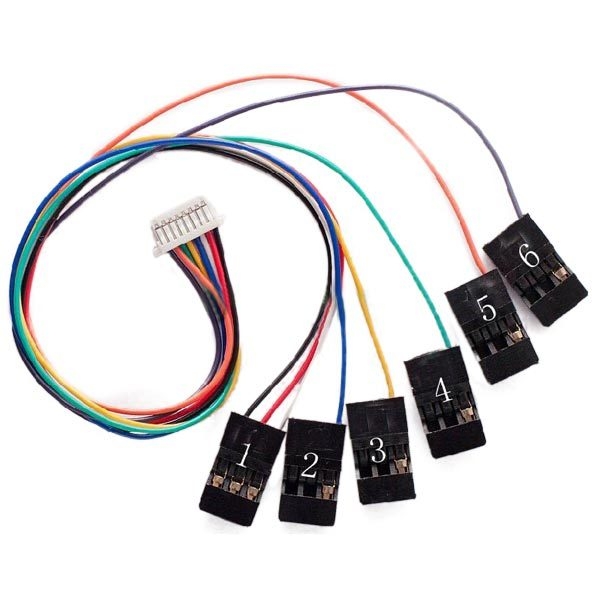

Cc3d-Flugkontrolleur 8pin Verbindungskabel hat receiverport gesetzt
Beschreibung:
Artikelkabelsatz des Namens: cc3d
| Farbe | Funktion | jst-sch Nadel | Servosteckerstecker |
| schwarz | Boden | 1 | 1 |
| rot | Macht zur RC rx-(vcc ungeregelt) 4.8v-15v | 2 | 1 |
| weiß | Pwm-Signal 1 oder verbundener ppm | 3 | 1 |
| blau | Pwm-Signal 2 | 4 | 2 |
| gelb | Pwm-Signal 3 oder pwm Produktionskanal 7 | 5 | 3 |
| grün | Pwm-Signal 4 oder pwm Produktionskanal 8 | 6 | 4 |
| orange | Pwm-Signal 5 oder pwm Produktionskanal 9 | 7 | 5 |
| lila | Pwm-Signal 6 oder pwm Produktionskanal 10 | 8 | 6 |
s.bus
| schwarz | 1 | GND | GND | GND | GND |
| rot | 2 | 4.8v-15v | pwr (vcc ungeregelt) | pwr (vcc ungeregelt) | pwr (ungeregelter Stern) |
| blau | 3 | 3.3v | TX | SCL | |
| orange | 4 | 3.3v (5v tolerant) | RX | SDA | tx (Signal) |
Paket hat eingeschlossen:
1 x Cc3d-Kabelsatz
