Weihnachtsbaum Flash LED Elektronische DIY Learning Kit
Beschreibung:

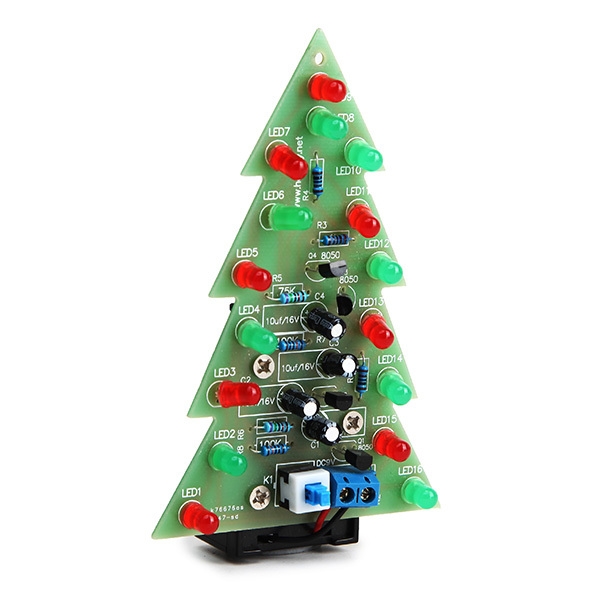

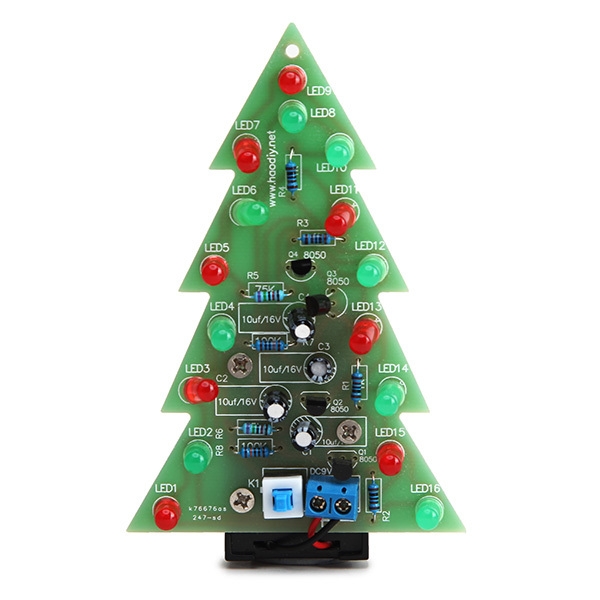

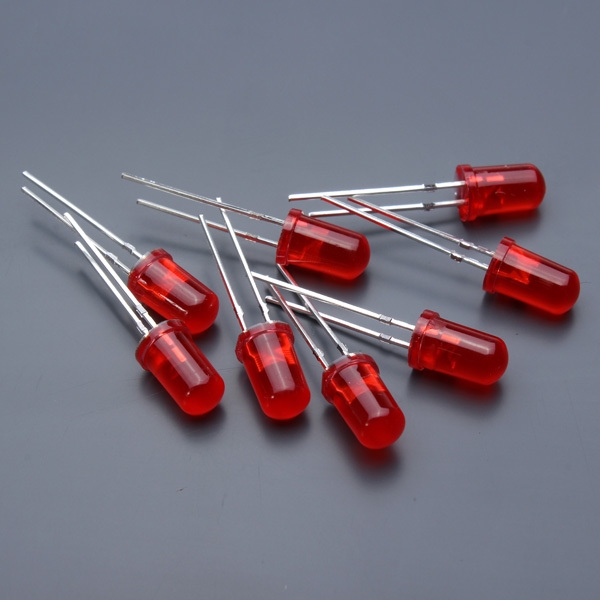

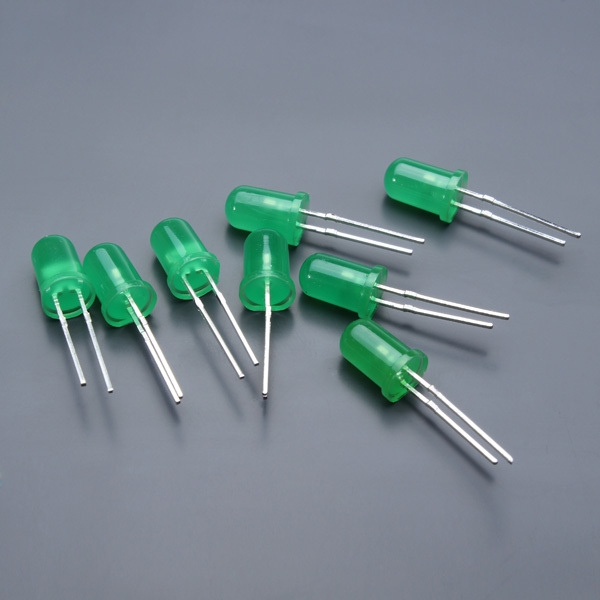

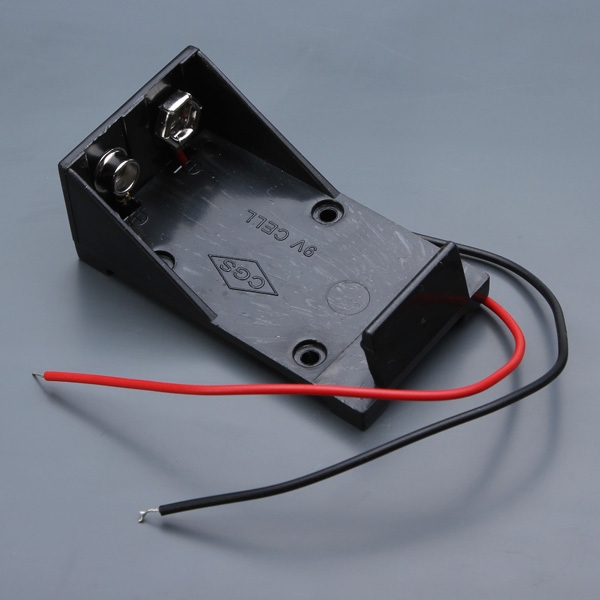

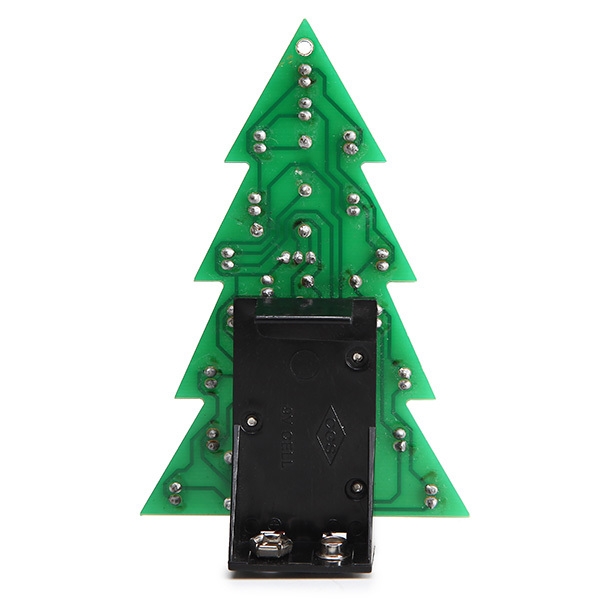

Diese Schaltung besteht aus 16 LED (Light Emitting Diode) besteht.Die 16 LED in vier Gruppen aufgeteilt und jede Gruppe hat eine andere Blinkfrequenzen, wenn vier Gruppen zu blinken LED Lichter zusammen, genau wie Weihnachtsbaum, der Stromkreis wird durch eine 9V Batterie mit Strom versorgt.
Diese Schaltung Produktionsvorteile:

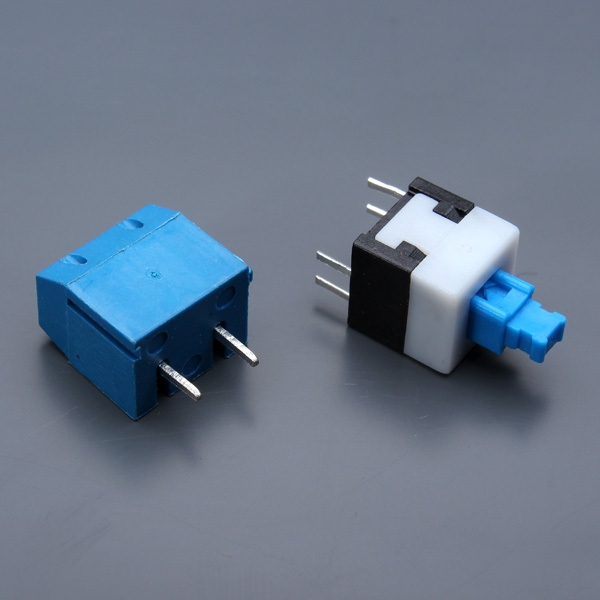

Einfach und praktisch, geringer Stromverbrauch, und die Schaltungen zur Verwendung fahren, weniger Teile integriert ist, ist die Linie, einfach und leicht zu verstehen.Externe Verdrahtung des Kits, die alle mit steckbaren Anschluss für einfachen Austausch zu jeder Zeit und ist förderlich für die Circuit Debugging.Lassen Sie uns auch zu vertiefen Verständnis der Schaltungstheorie in den Debugging Prozess.
Diese Schaltung wird durch Zirkulation in Form der Oszillatorschaltung erzeugt wird, das Prinzip wie folgt:
1. Nach der ersten Ladung ist der Kondensator C1 und C4 Ladevorgang abgeschlossen.
2. Kondensatoren C2 und C3 wird auch weiterhin Rechnung zu stellen.
3. Wenn der Transistor Q1 und Q4 eingeschaltet wird, gleichzeitig wird der Kondensator C1 und C4 entlädt.
4. Der Kondensator C2 und C3 aufgeladen ist, wird der Transistor Q1 und Q4 Verschluss, während der Kondensator C1 und C4 Lade erneut.
5. Der Transistor Q2 und Q3 eingeschaltet, während der Kondensator C2 und C3 werden entladen.
Analog dazu ist die Blitzgeschwindigkeit die Schwingungsfrequenz, und die Frequenz wird durch den Widerstand R &kapazi;tät C Werte ermittelt.
Lieferinhalt:
1 x Der Nikolaus LED DIY Kit (Batterie ist nicht enthalten)
