Fahrzeug 7 Pin Anhängerbetrieb Licht Kabel Steckdose Stromkreis Tester

Fahrzeug 7 Pin Anhängerbetrieb Licht Kabel Steckdose Stromkreis Tester

Beschreibung:

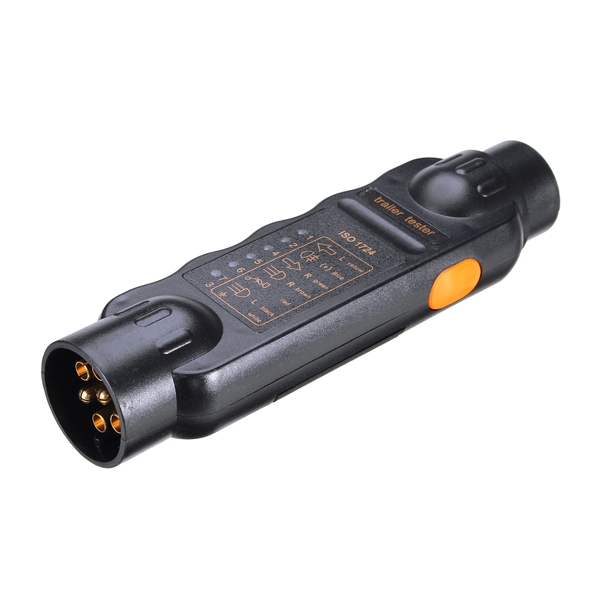

 Trailer Tester für 7 Stifte Steckverbindung.
 Verwendet werden, um den Trailer Stromversorgungsverdrahtung, ob normal oder nicht testen.
 Mit 7 LED Indikatoren.
 Zeigt einen Ausfall in Ihrem Verdrahtung auf dem Auto oder auf dem Anhänger.
 Tragbar und leicht.

Spezifikation:

Elementtyp	Diagnosewerkzeuge
Artikelname	Trailer Tester
Modellname	T21230
Stoff	ABS Kunststoff
Farbe	Schwarz
Stromversorgung	9V Batterie (nicht enthalten)
Artikelgröße	17.5 * 5.3 * 4.2cm / 6.9 * 2.1 * 1.7in
Artikelgewicht	Ca. 152g / 5.4 Unzen
Packungsgrösse	Ca. 23.5 * 11 * 4.5 cm / 9.3 * 4.3 * 1.8in
Gewicht des Pakets	Ca. 188g / 6.6 Unzen

Wie, um die Verbindung eines Trailer testen (kann auch ein Wohnwagen oder Fahrradträger sein)
 1. Stecken Sie den Stecker in den Anschluss des Testers.
 2. Drücken Sie die gelbe Taste auf der Seite des Testers.
 3. Wenn die Verkabelung in Ordnung ist, die ganze LED s leuchten.die Funktion des jeweils LED ist (nach ISO 1724):
 ein.linken Anzeige (gelb);
 b.Nebellicht oder 12 V (blau);
 c.Masse (weiß);
 d.rechte Anzeige (grün);
 e.rechte Rücklicht (braun);
 f.linke Bremslicht (rot);
 G.linken Rückleuchte (schwarz).
 Achtung: Die Pin Nr 2 kann entweder für eine Warnung Nebelscheinwerfer oder eine dauerhafte 12V Anschluss verwendet werden.
 4. Wenn ein LED nicht aufleuchtet, ist es, weil das entsprechende Kabel ist defekt.Wenn alle LED s nicht leuchten weiß.
 1. Setzen Sie das Testgerät in die Steckdose des Autos.
 2. Drücken Sie die gelbe Taste auf der Seite des Testers.
 3. Wenn die Verkabelung in Ordnung ist, die ganze LED s leuchten.Haben wieder die Schritte 4 wie frühere.
 Außerdem können die Funktionen jedes Stiftes der Buchse zu testen.
 1. Wechseln Sie auf der linken Anzeige (nach dem Einschalten der Zündung).
 2. Die entsprechende LED muss mit derselben Frequenz blinken.Wenn nicht, ist die linke Hand Anzeige Verkabelung defekt / unterbrochen.
 3. Wiederholen Sie die Schritte 1 und 2 für die rechte Hand Anzeige, Rücklicht, Nebellicht und Bremslichter.
 Mit einer +/- 4 m Verlängerungskabel können Sie testen die Funktionen des Fahrersitzes zu bilden einfacher.

Paket enthalten:
 1 x Anhängersteckdose Tester
1 x Benutzerhandbuch
